磁束透過法は電磁誘導センサの一種です。センサコイルで発生させた交流磁界は、試験体を
透過し て再びセンサに戻ってきます。

試験体内外部にクラック・焼入れ・金属疲労・メッキ剥離など不均一相が存在する場合、
透過する磁力線はこれらの影響を受けて変化し、センサに戻ります。

受信した磁力線によりセンサ巻線に発生する電圧の振幅・位相を分析することで、
試験体の合否判定を行うことができます。

磁束透過法の特長

・非破壊で材料の内部情報が得られる
・比較的深部の情報が得られる(磁束密度が大きい)
・材料の変化と材料以外の変化の情報が得られる
・検査速度が速い
・連続測定が可能
・表面形状の影響を受けにくい
・分解能が高い
・検査範囲が広い
・検査対象物に手を加える必要がない
・配管に対しては一方向からの走査により配管全周の測定が可能

磁束透過法の利用

・材料内部損傷・異物の検出が可能
・材料変質の検出が可能
・キズ、介在物、析出物、異物混入、溶接不良部、巣、割れ、メッキ剥離

磁束透過法による検出例

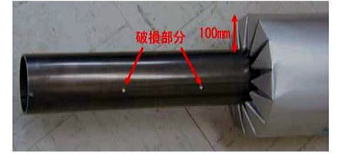

保温材付き鋼管の欠陥検査

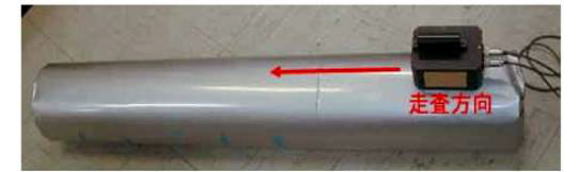

厚さ100mmの保温材の上から、鋼管部分にある欠陥の検査を行っています。

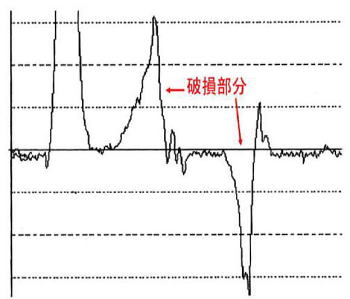

保温材は約1mmの金属板で覆われていますが、測定したグラフから2点の欠陥が確認でき、
センサが発する磁気が確実に 鋼管まで及んでいることがわかります。
